Triple glas aan de Klinkenbergerplas

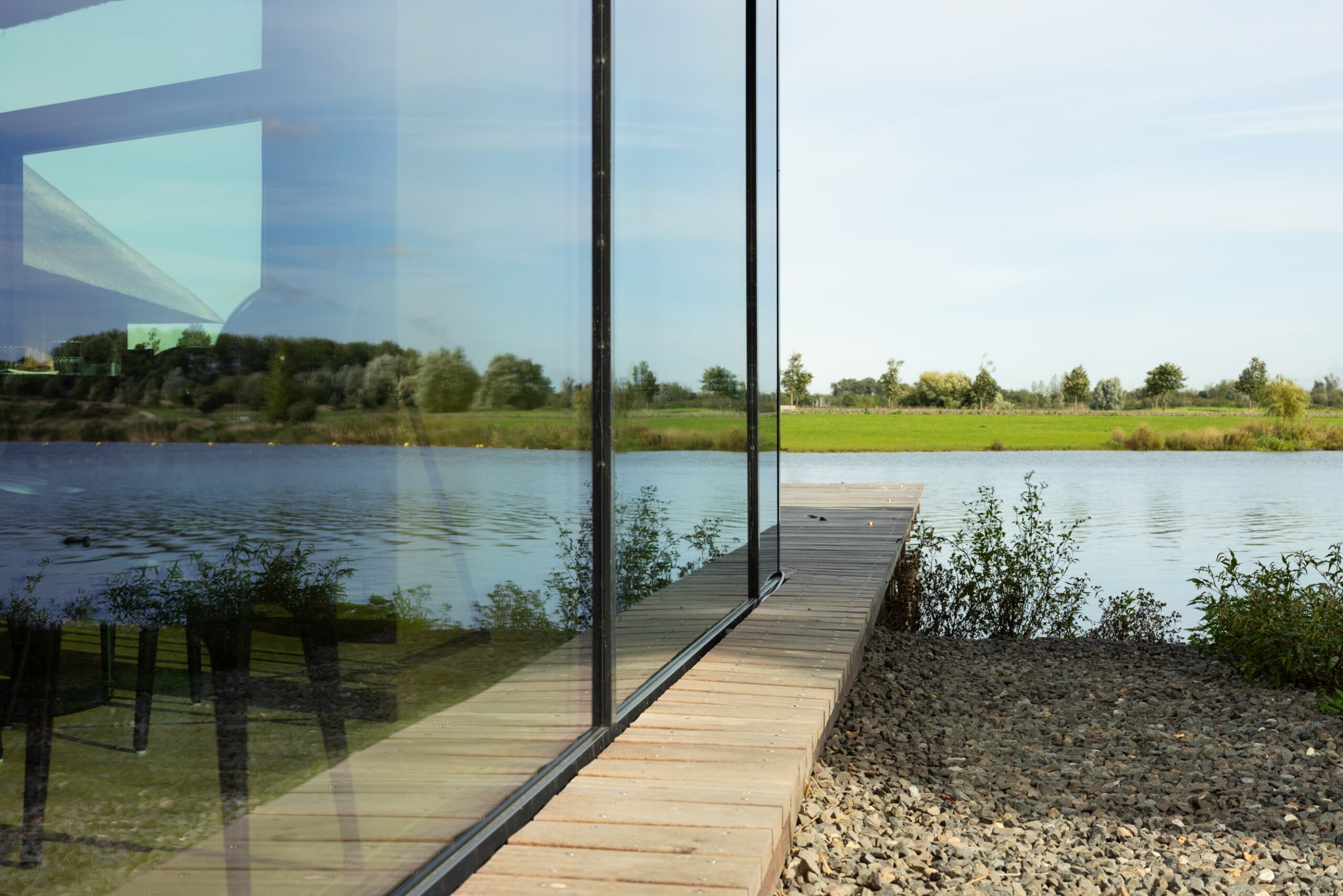

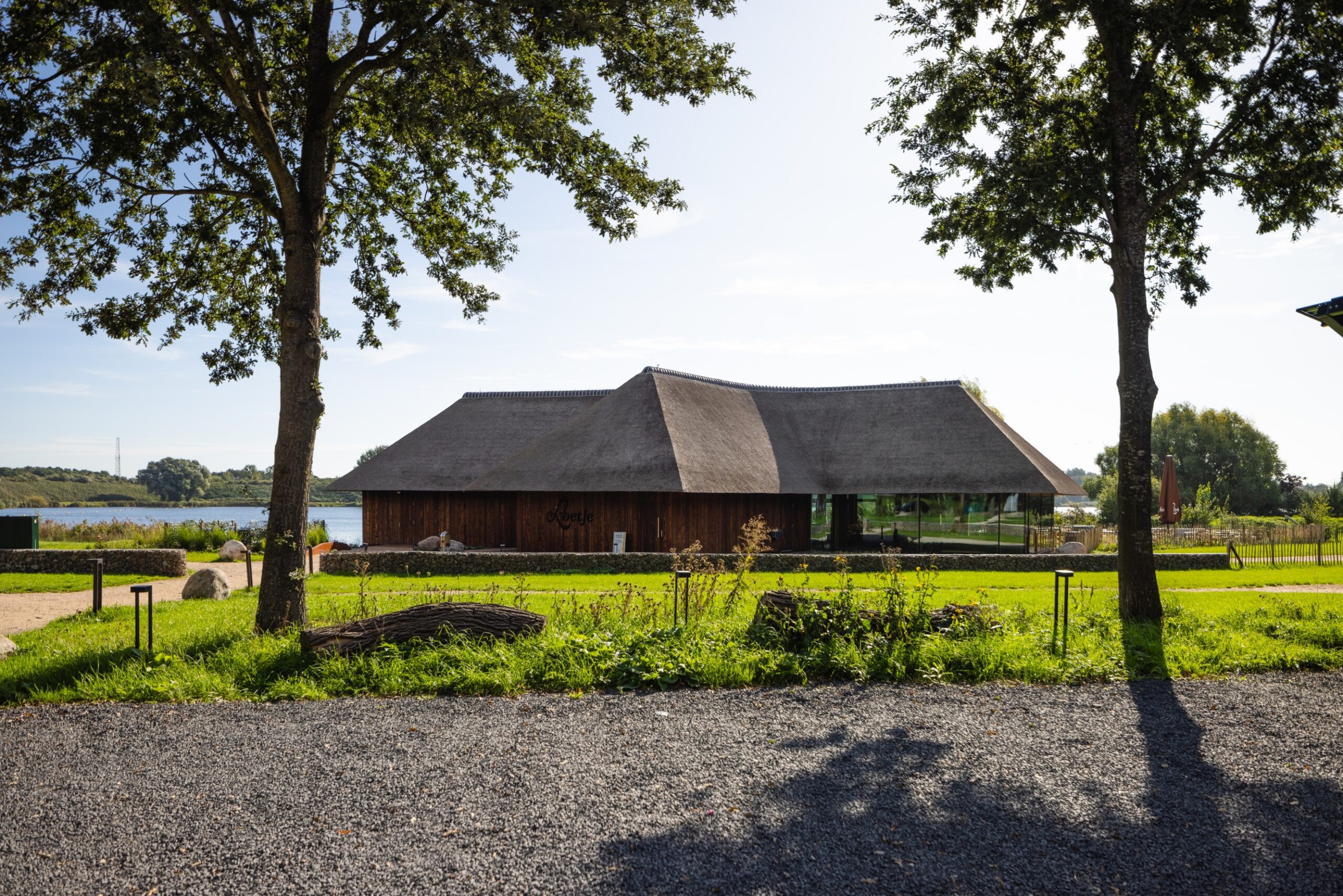

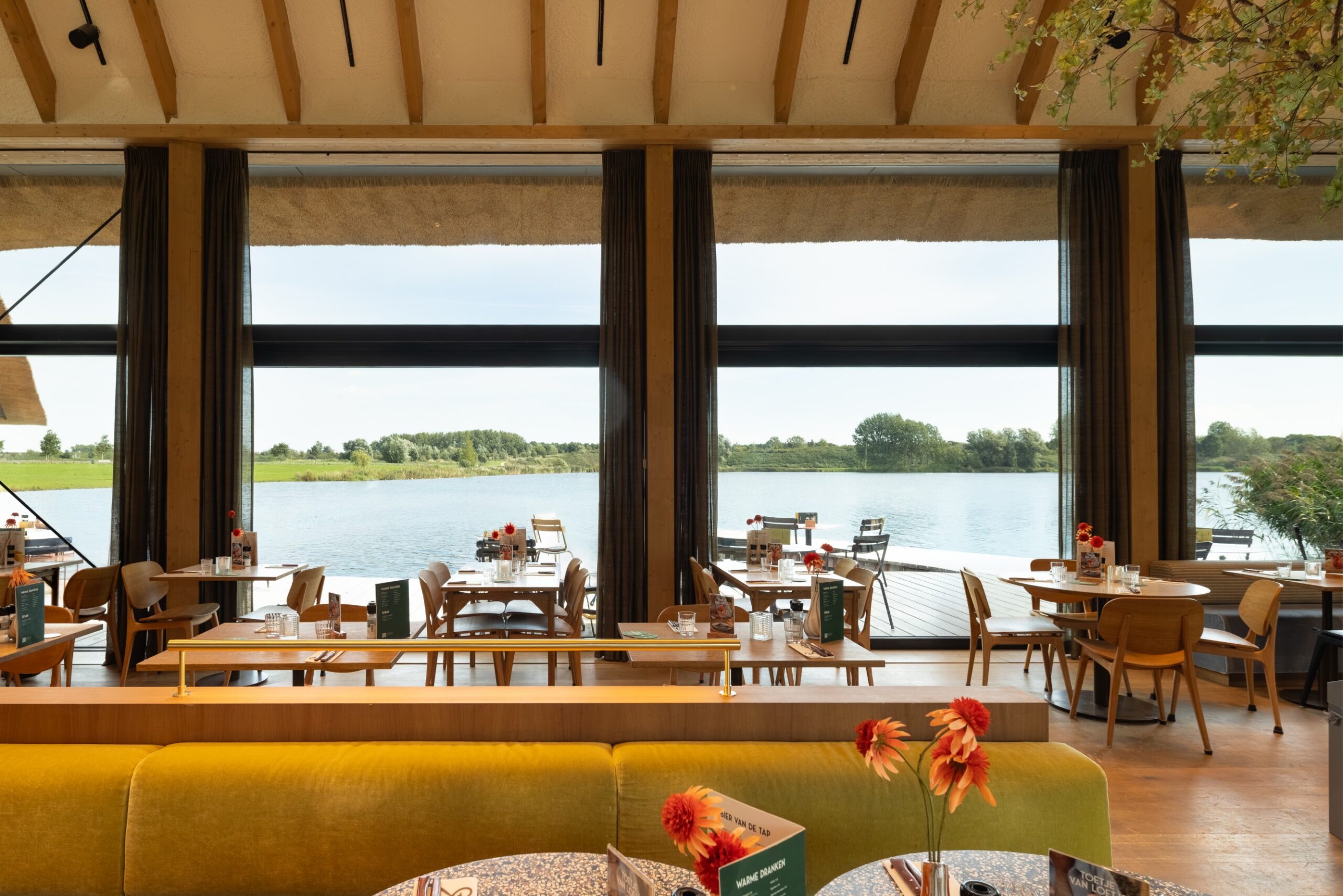

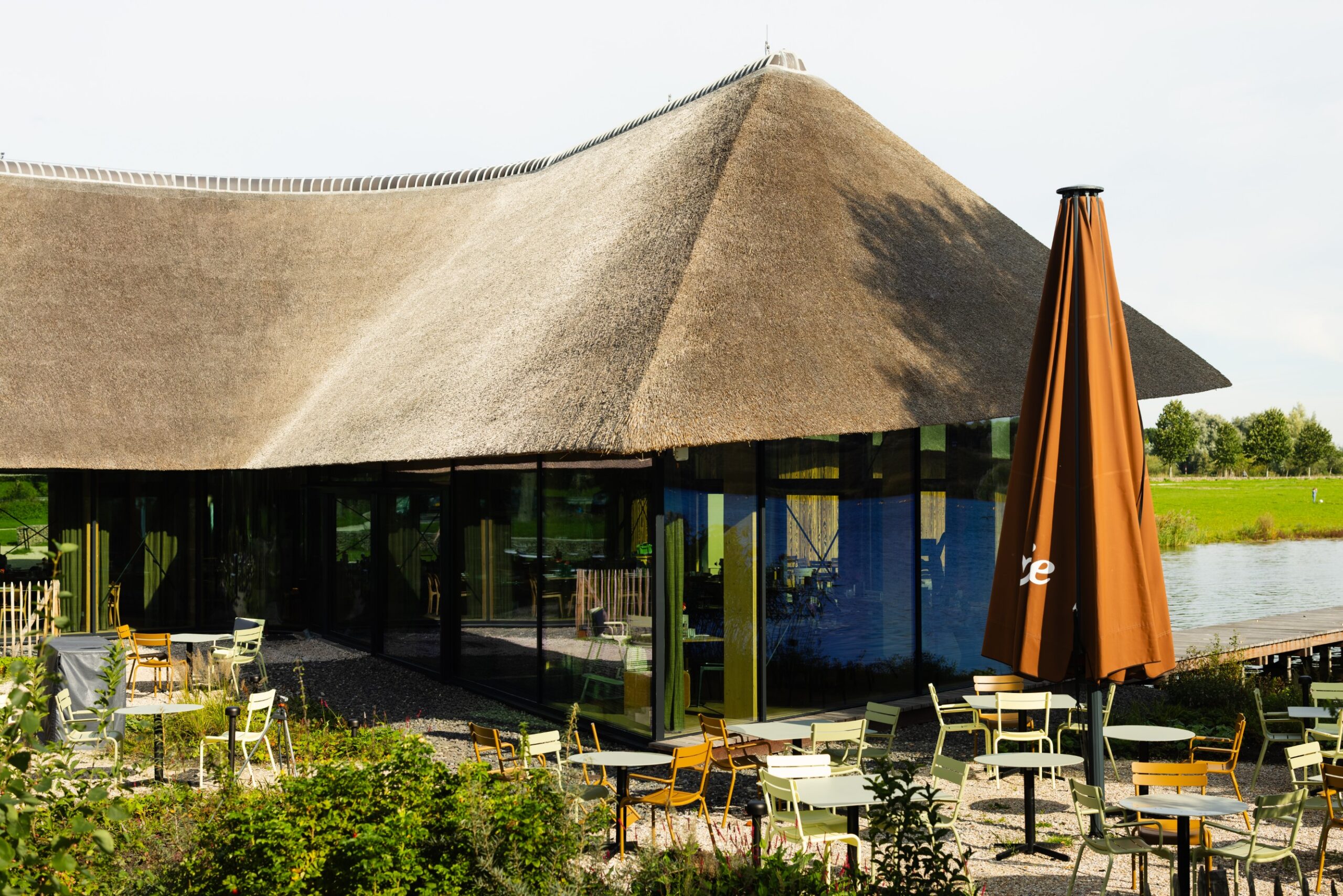

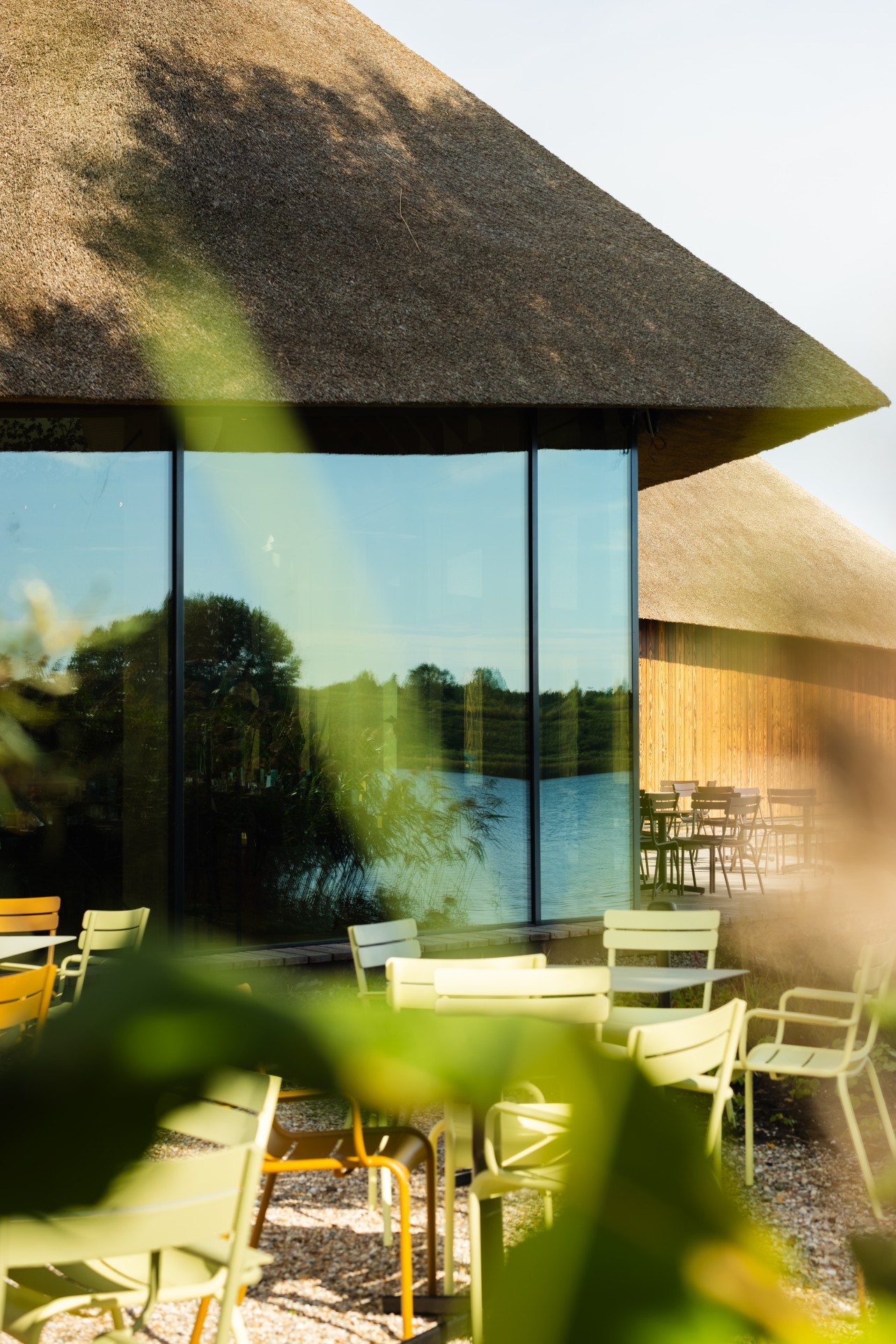

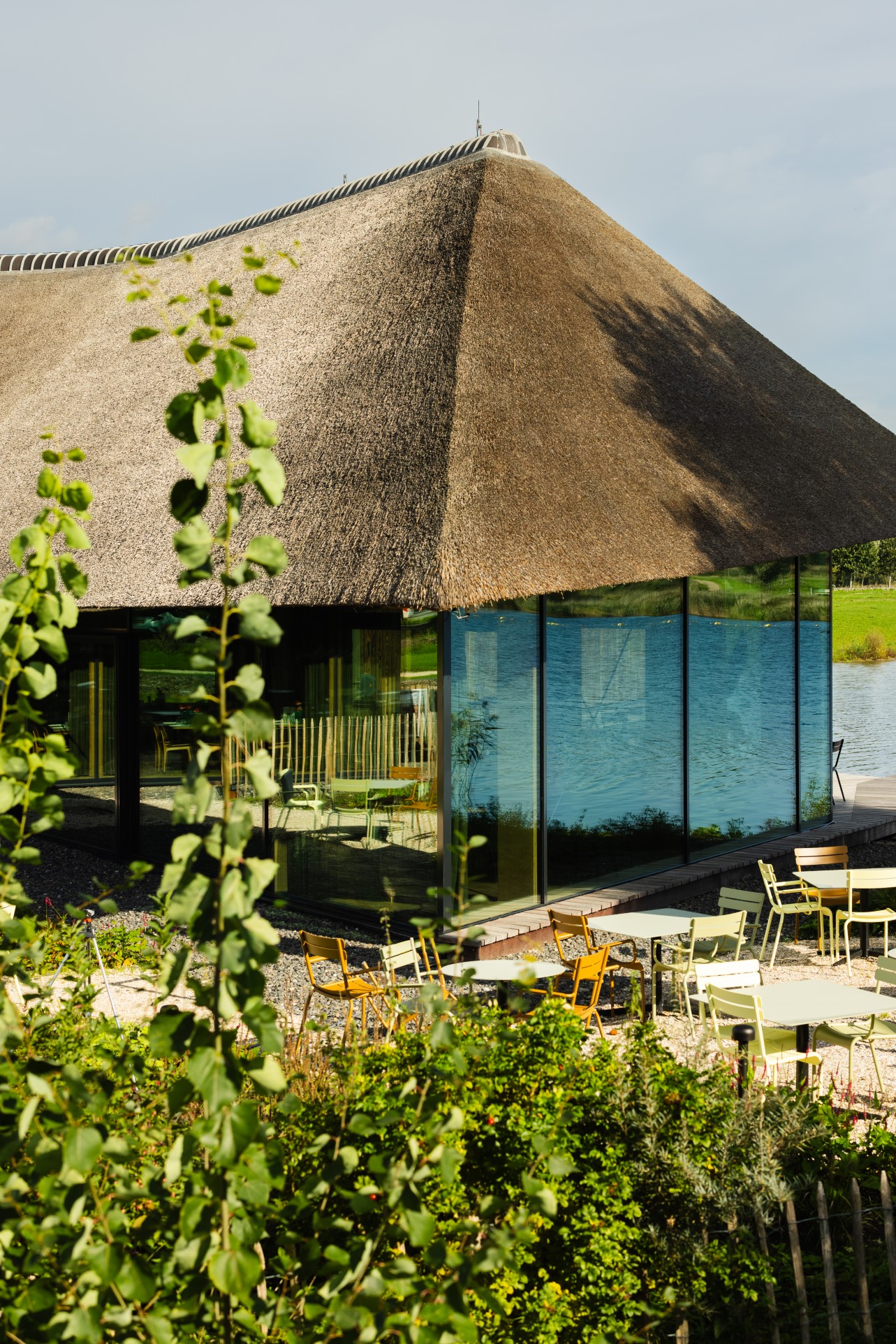

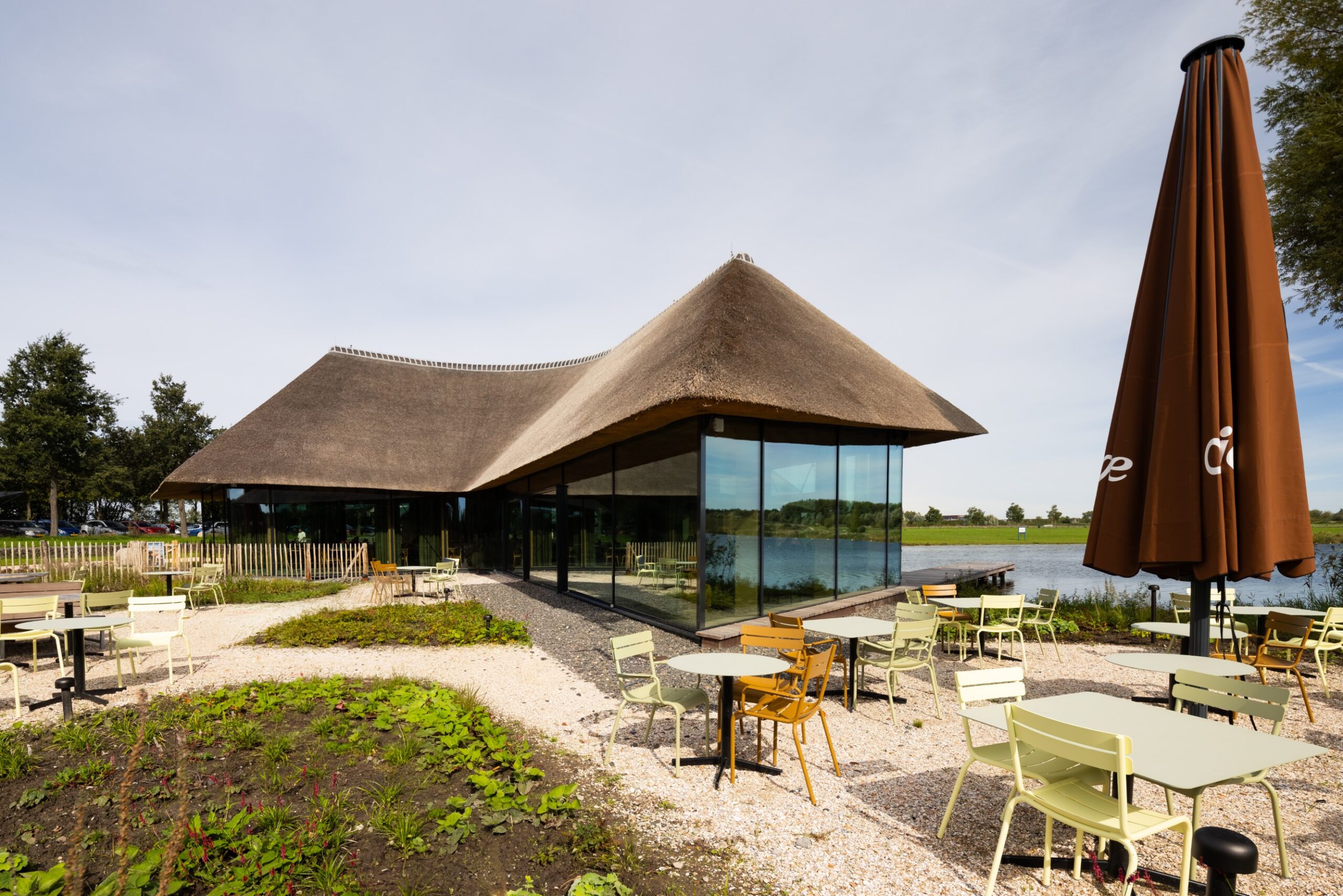

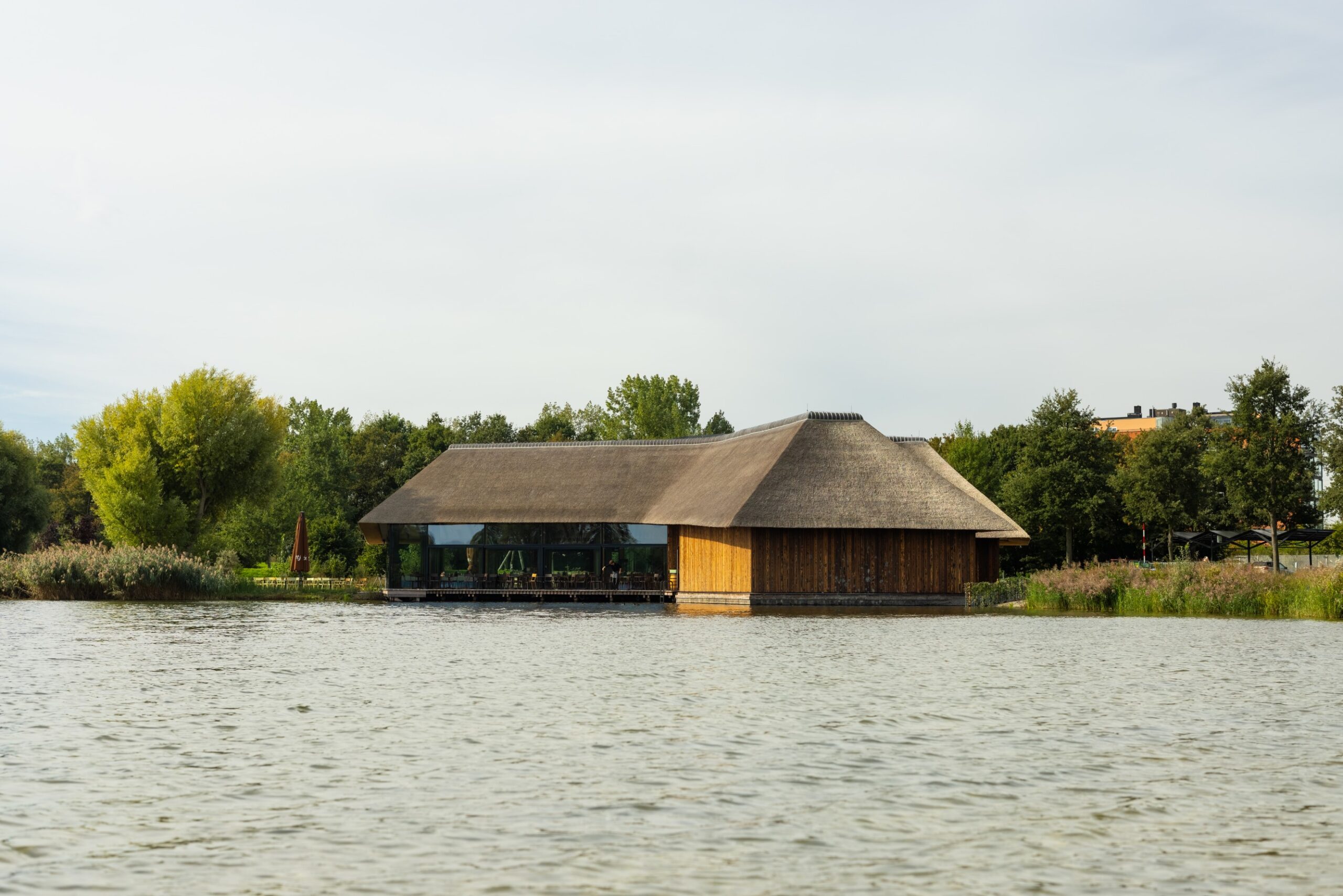

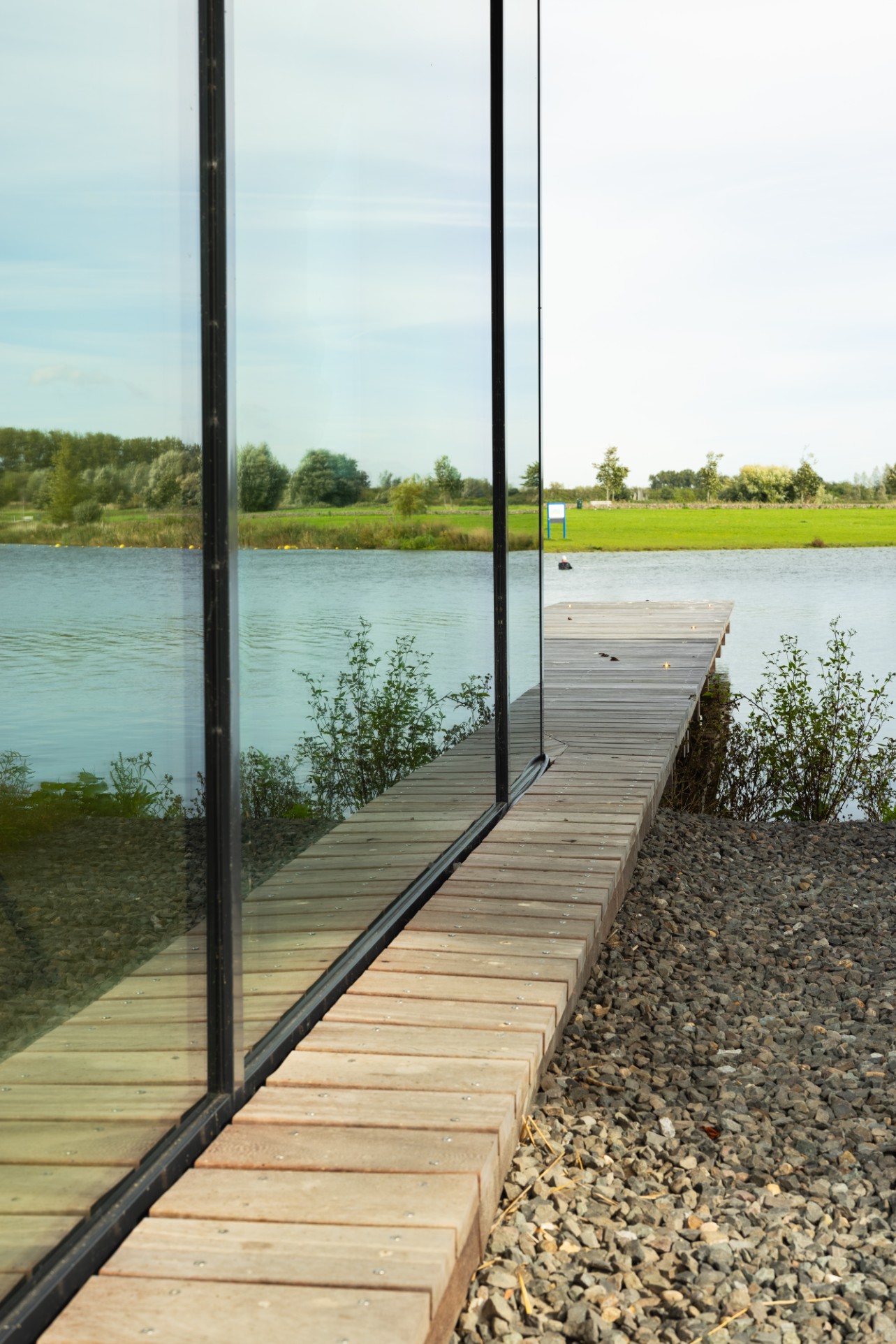

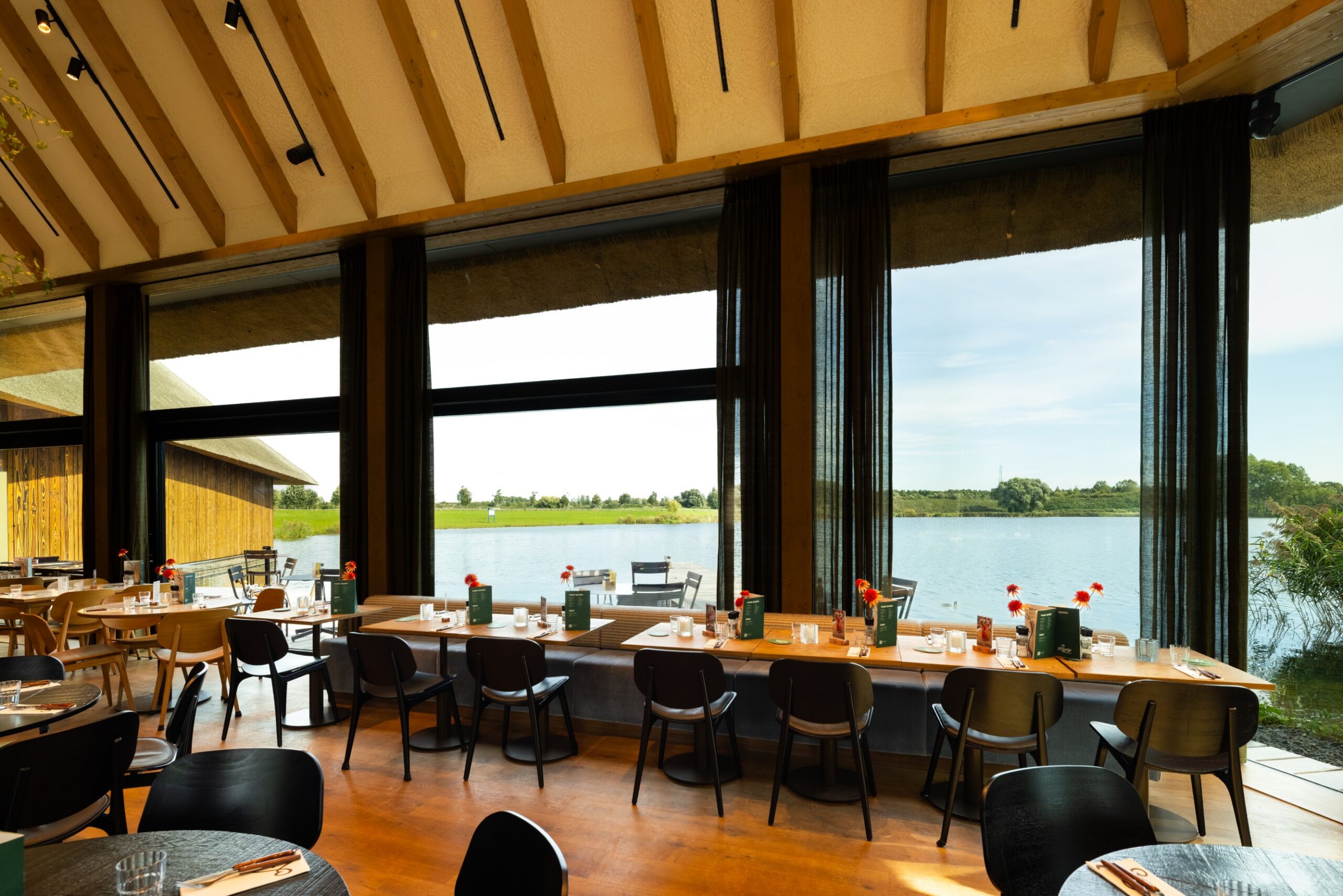

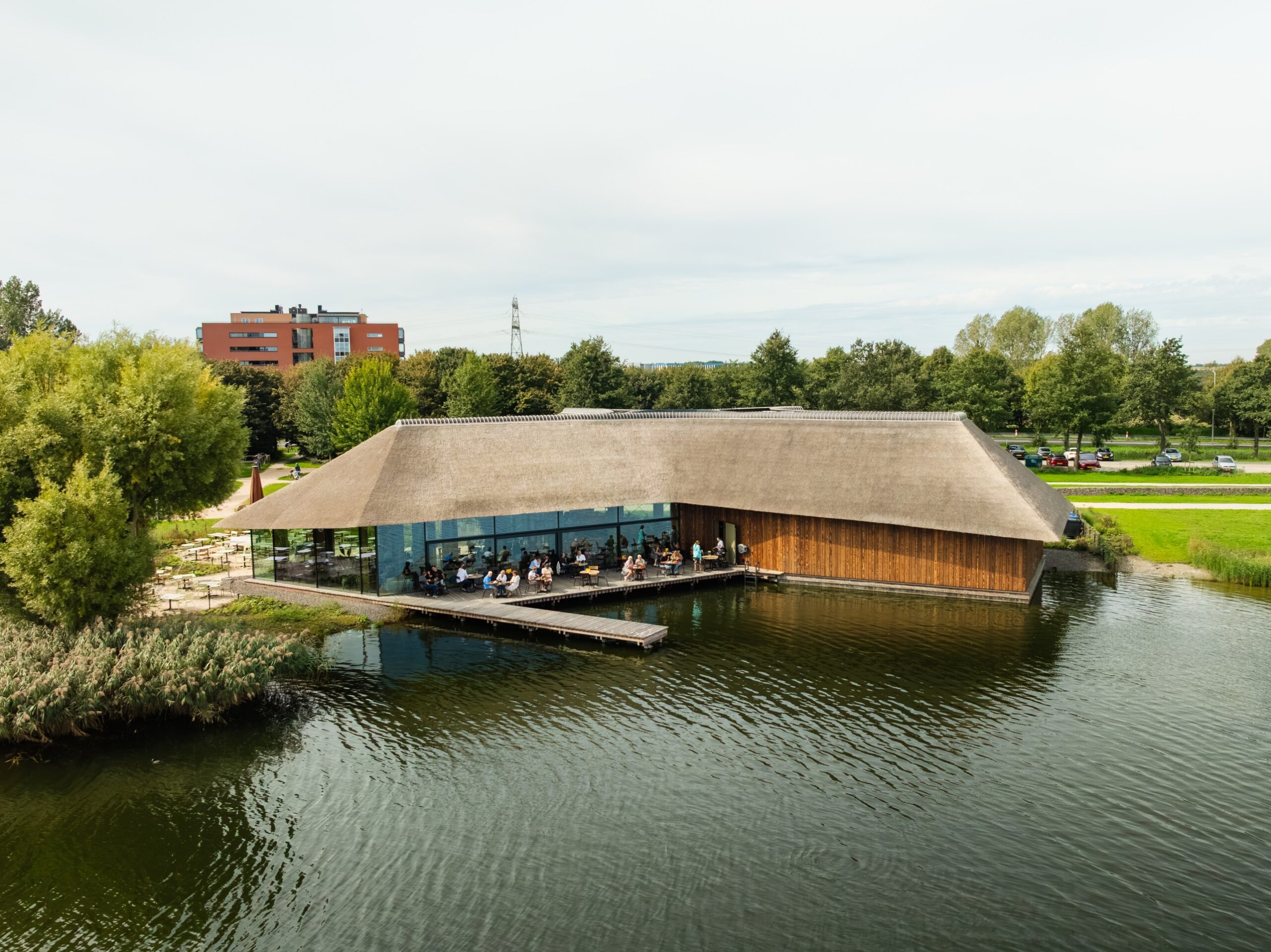

Aan de Klinkenbergerplas in Oegstgeest is een nieuw horecapaviljoen voor Loetje gerealiseerd. De oostelijke, zuidelijke en westelijke gevel bestaan grotendeels uit glas en volgen de contouren van het gebouw. Aan de waterzijde loopt de gevel op tot een dubbelhoge glasgevel. Hierdoor blijft vanuit het restaurant een directe visuele relatie met de omgeving behouden.Â

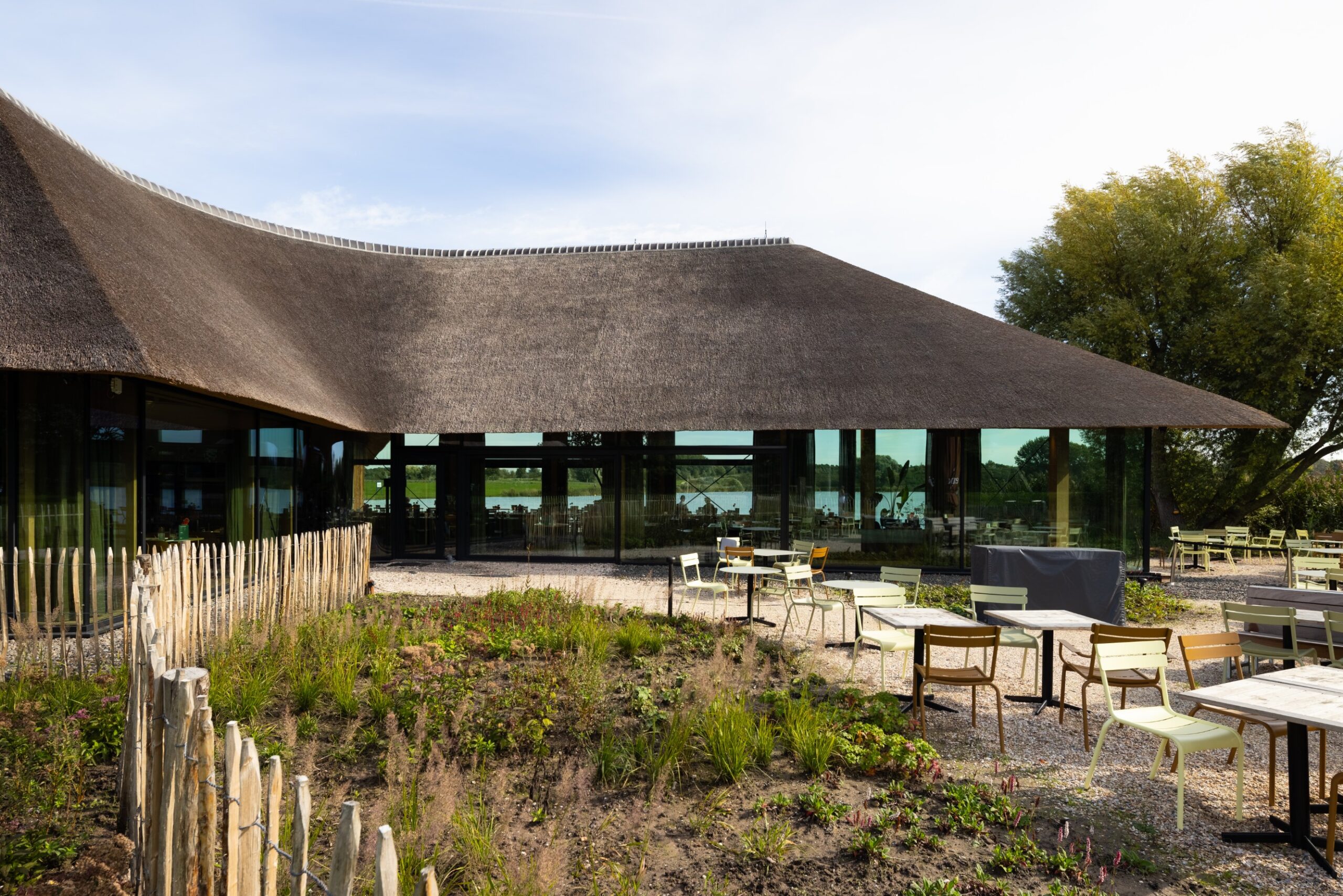

Wij leverden in opdracht van Lieftink Geveltechniek de gevelbeglazing. Het project omvat circa 240 m² vlak glas en 13,5 m² gebogen glas. De grootste ruiten hebben afmetingen van 3.190 x 3.786 mm en 4.201 x 2.993 mm. Daarnaast zijn drie grote hefschuifpuien richting het terras voorzien van glas, met vleugelafmetingen van 3.537 x 2.349 mm.
Opdrachtgever
Architect
Gevelbouwer
Gevelsysteem
Lees meerminder
Grote glasoppervlakken

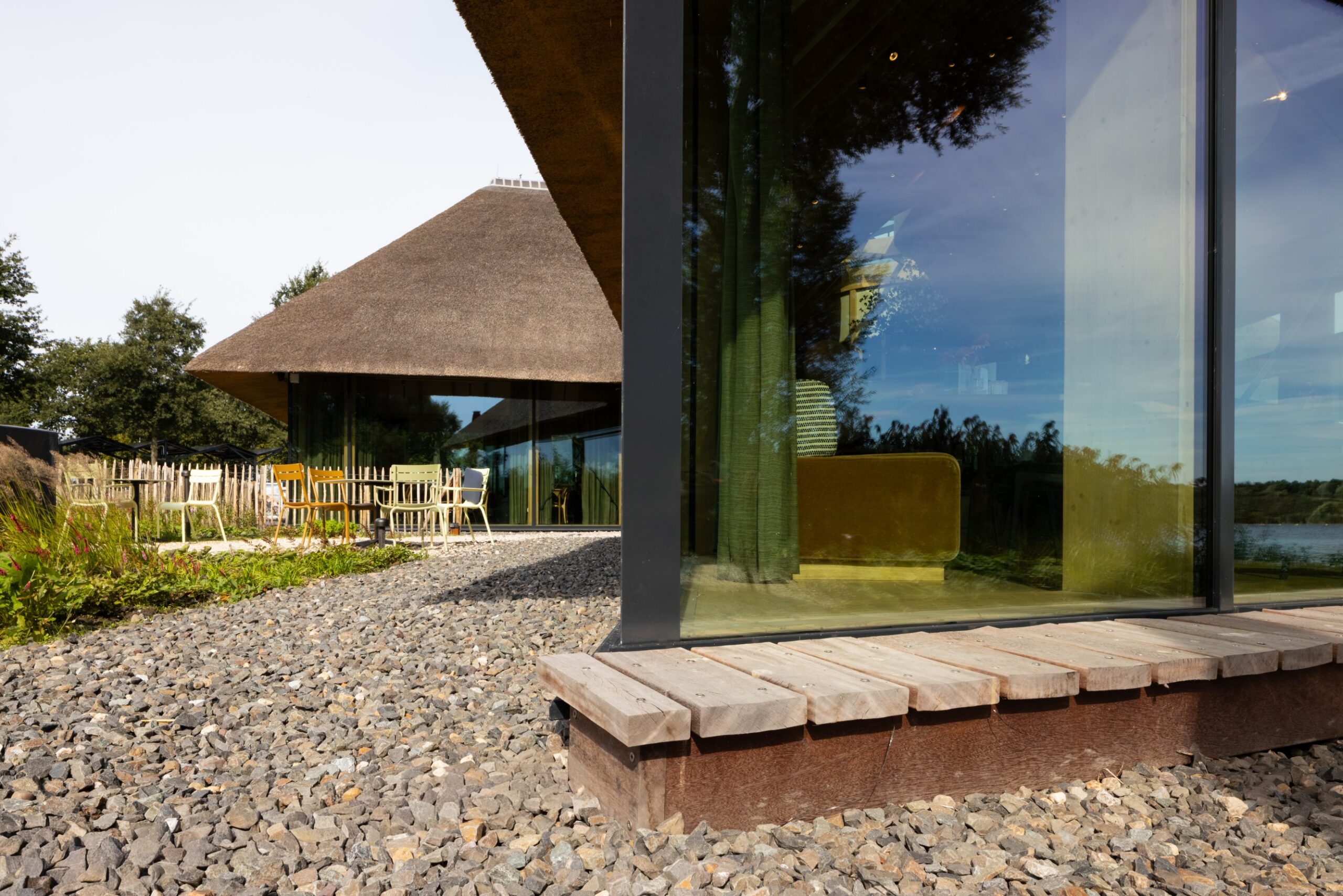

Door glasoppervlakken van meer dan 12 m² werd de grens opgezocht van wat met reguliere glasopbouwen geproduceerd en verwerkt kan worden. De combinatie van grote afmetingen, hoge gewichten en een beperkte montagetijd vroeg om een nauwkeurige voorbereiding.
Meerdere ruiten van meer dan drie bij drie meter zijn met speciaal inloadertransport naar de bouwplaats vervoerd. De levering werd afgestemd op de montagevolgorde, zodat de ruiten na aankomst direct konden worden gelost en verwerkt.
Â
Gebogen isolatieglas

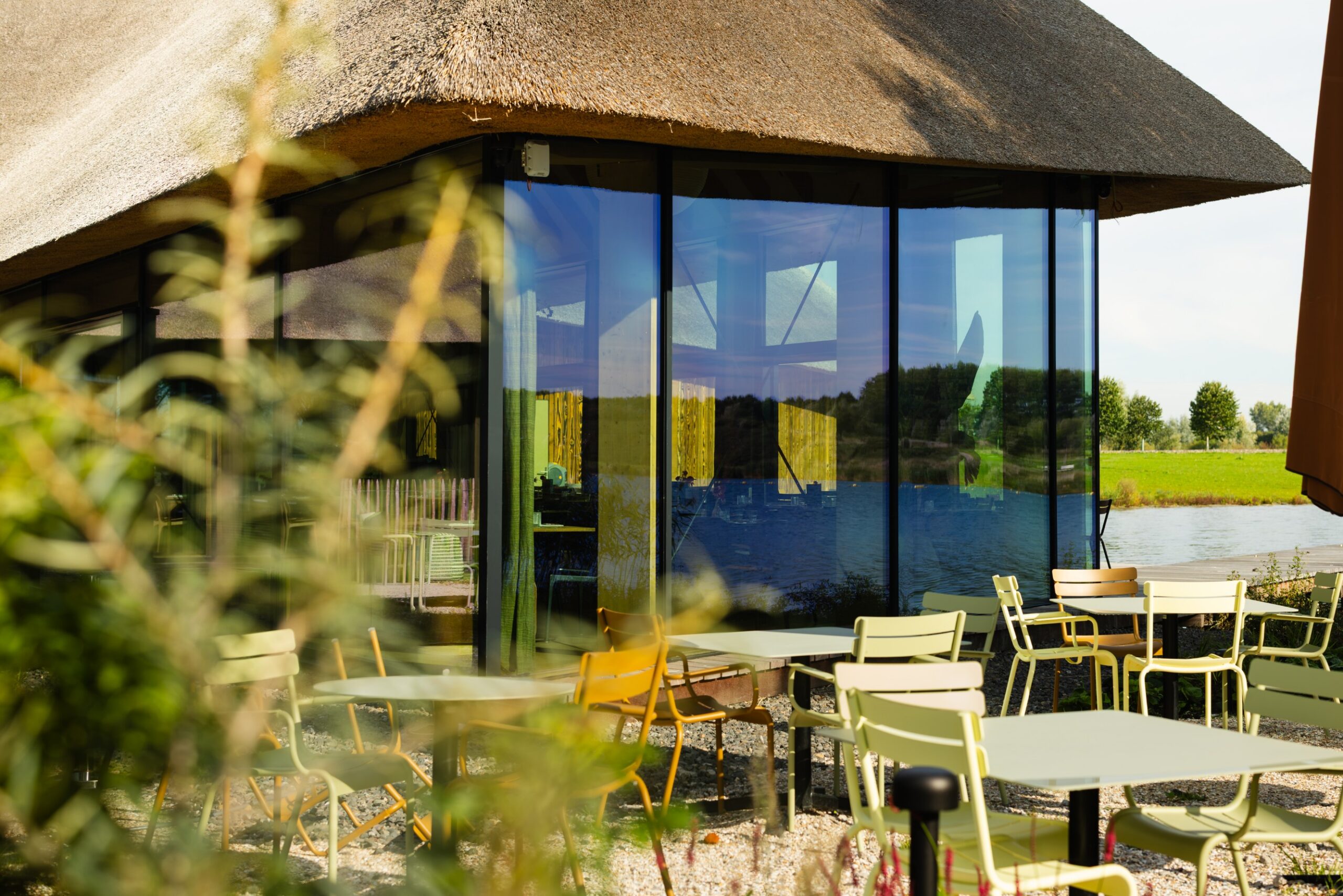

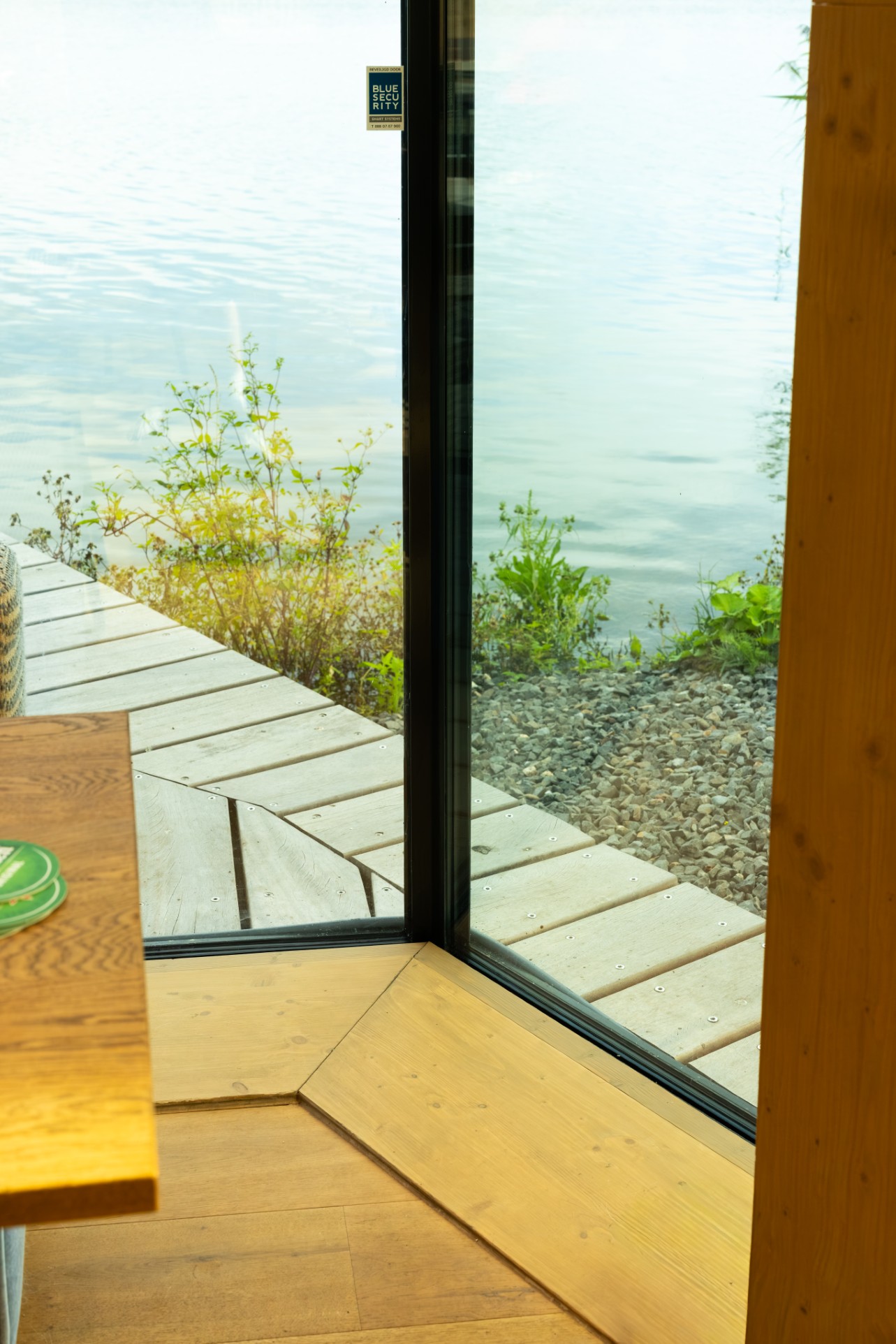

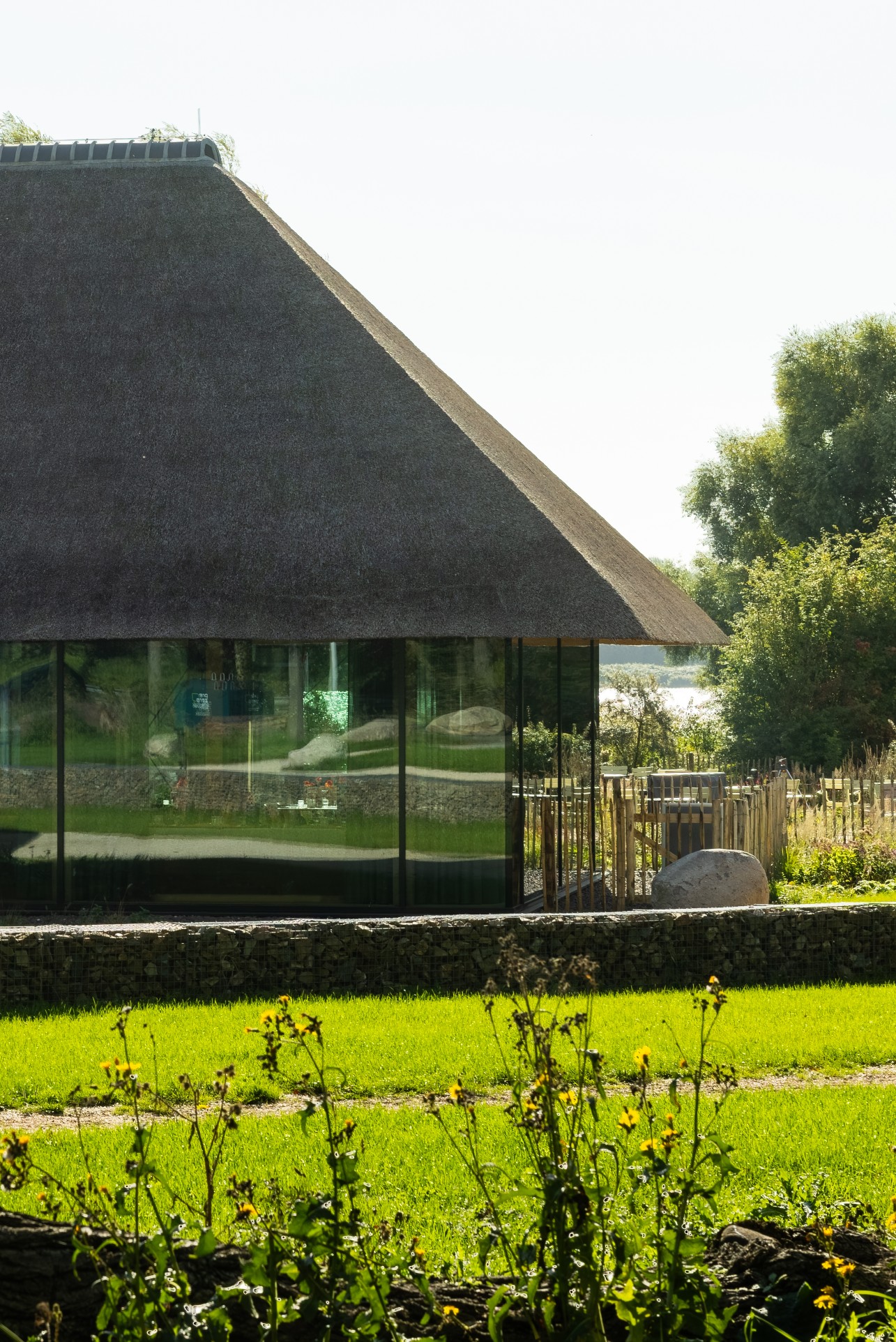

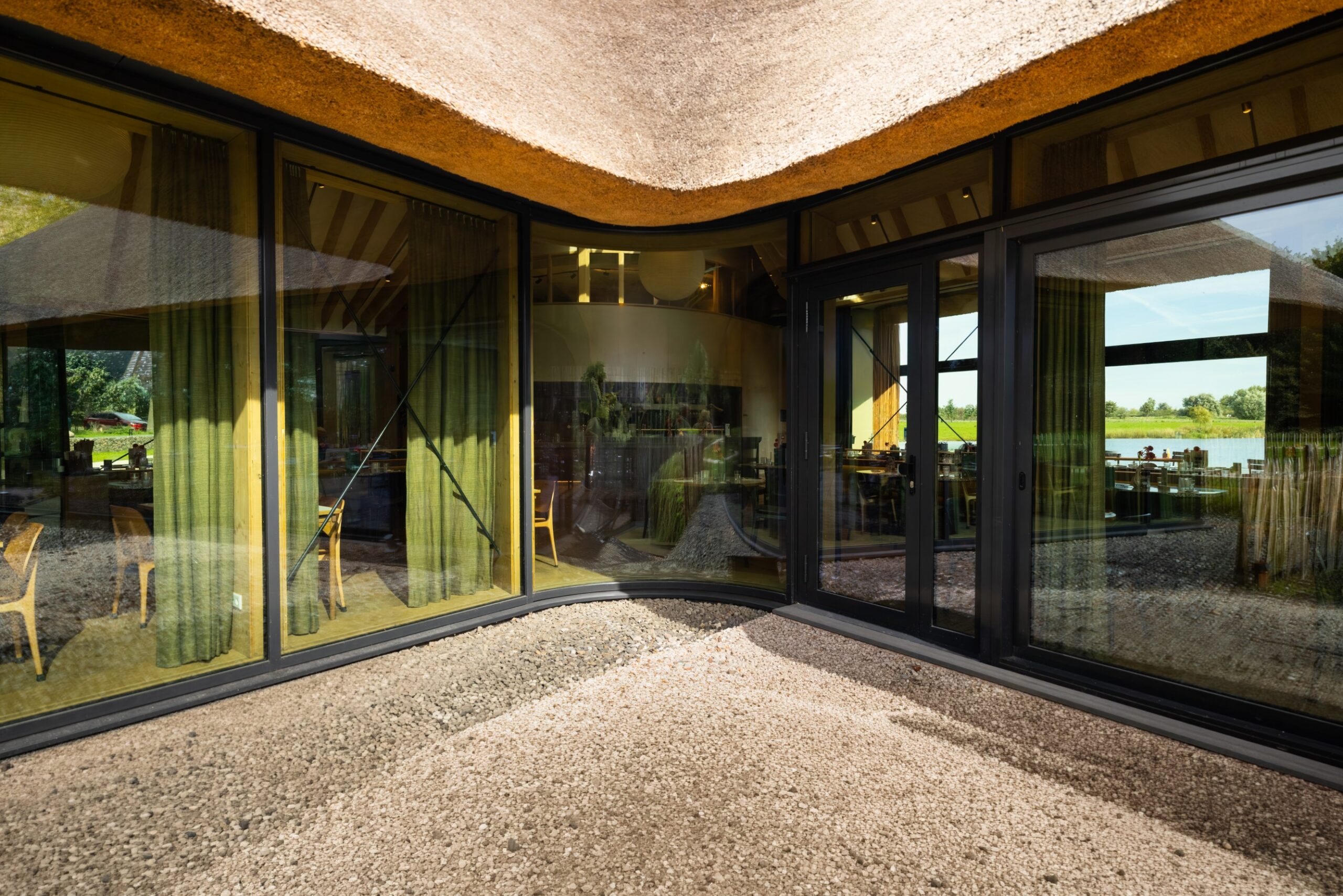

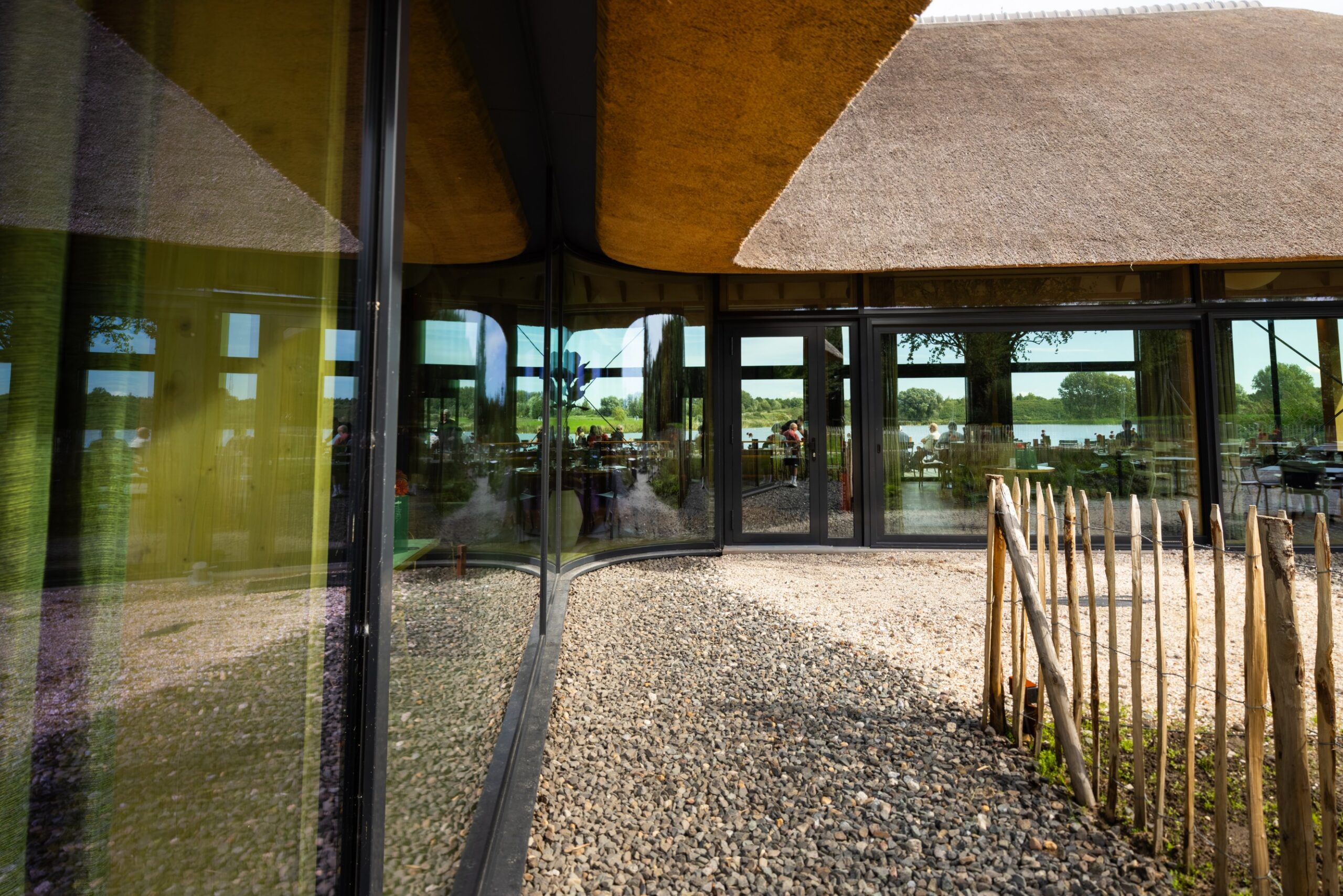

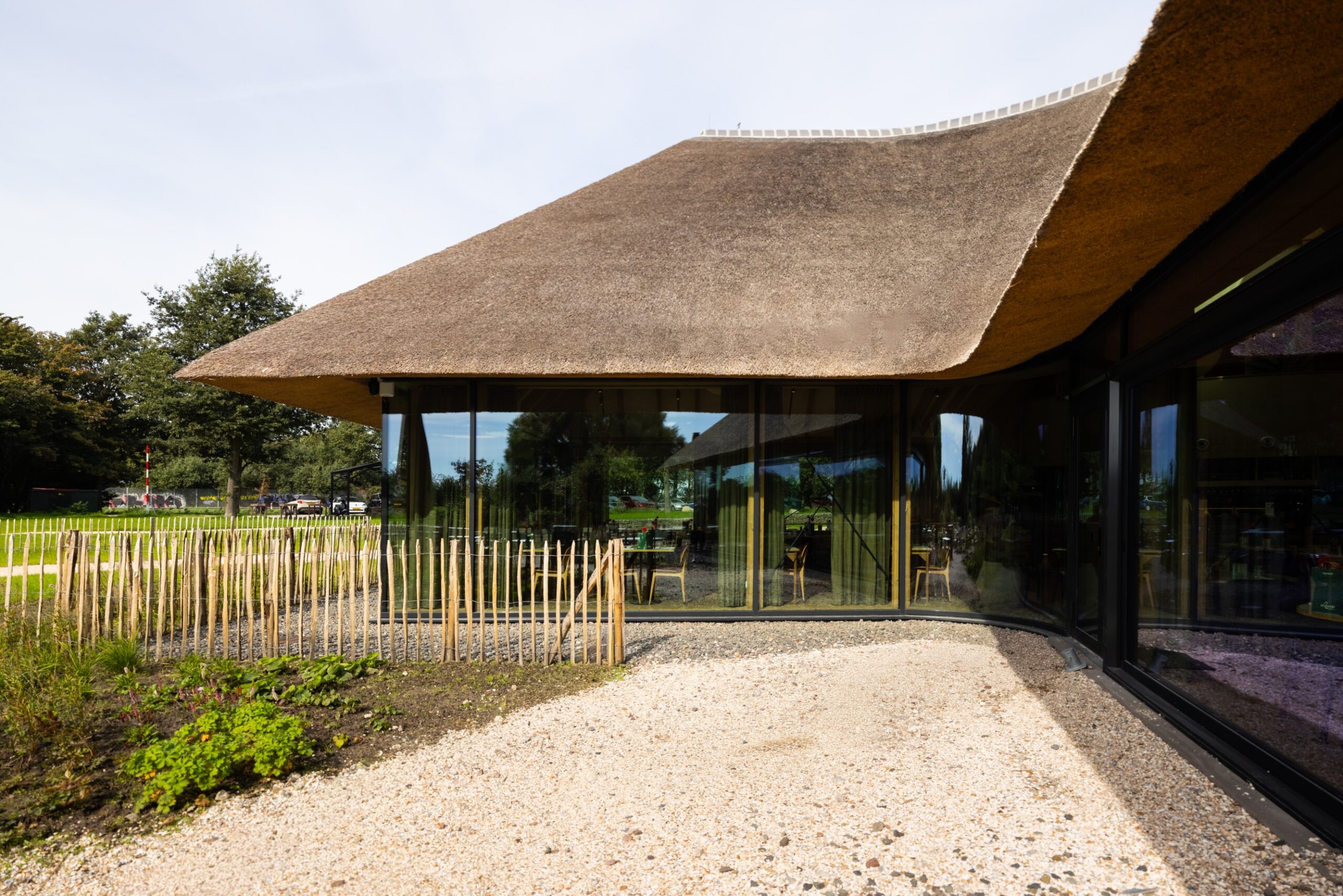

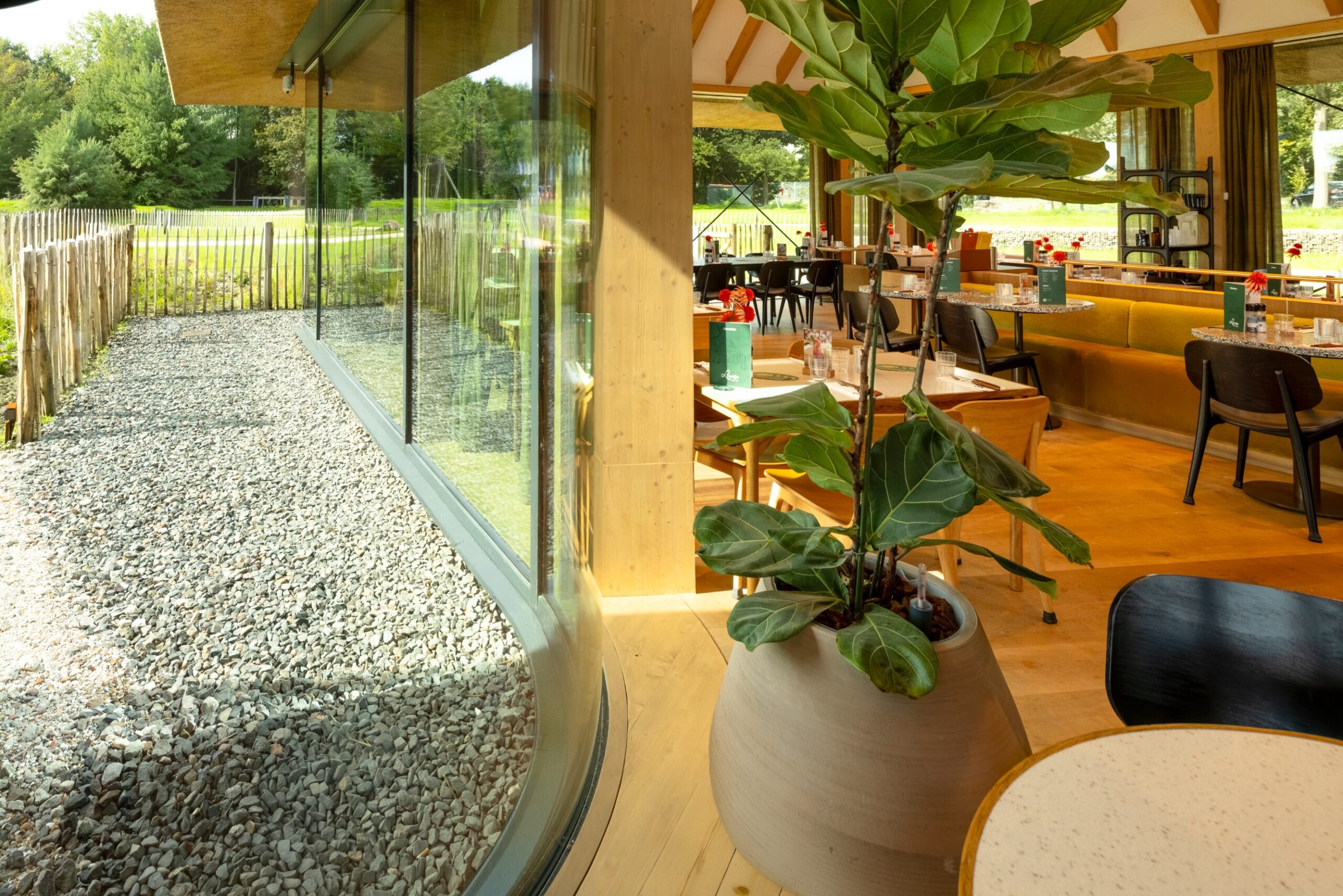

Op een aantal hoeken van het gebouw is rond gebogen isolatieglas toegepast. De gebogen ruiten sluiten aan op de afgeronde vorm van de gevel en zorgen voor een doorlopende glaslijn.
Â
Bij de selectie van de glasopbouw en coating is rekening gehouden met de geschiktheid voor het buigproces. Een gelijkmatige temperatuurregeling tijdens de productie beperkt optische vertekening en zorgt ervoor dat het gebogen glas het verloop van de gevel nauwkeurig volgt.
Â
Zonwerende triple beglazing
Vanwege het grote glasoppervlak was beheersing van de zonnewarmte een belangrijk uitgangspunt. Voor de rechte en gebogen ruiten is TriplePerform SKN176 beglazing toegepast. Deze triple beglazing is voorzien van een zonwerende coating.
Â
De beglazing heeft een lichtdoorlatendheid van 63 procent en een g waarde van 0,35. Hierdoor blijft daglicht beschikbaar, terwijl de hoeveelheid binnenkomende zonnewarmte wordt beperkt. Warm-edge afstandhouders verminderen het warmteverlies langs de randen van het glas en beperken koudebruggen.
Â

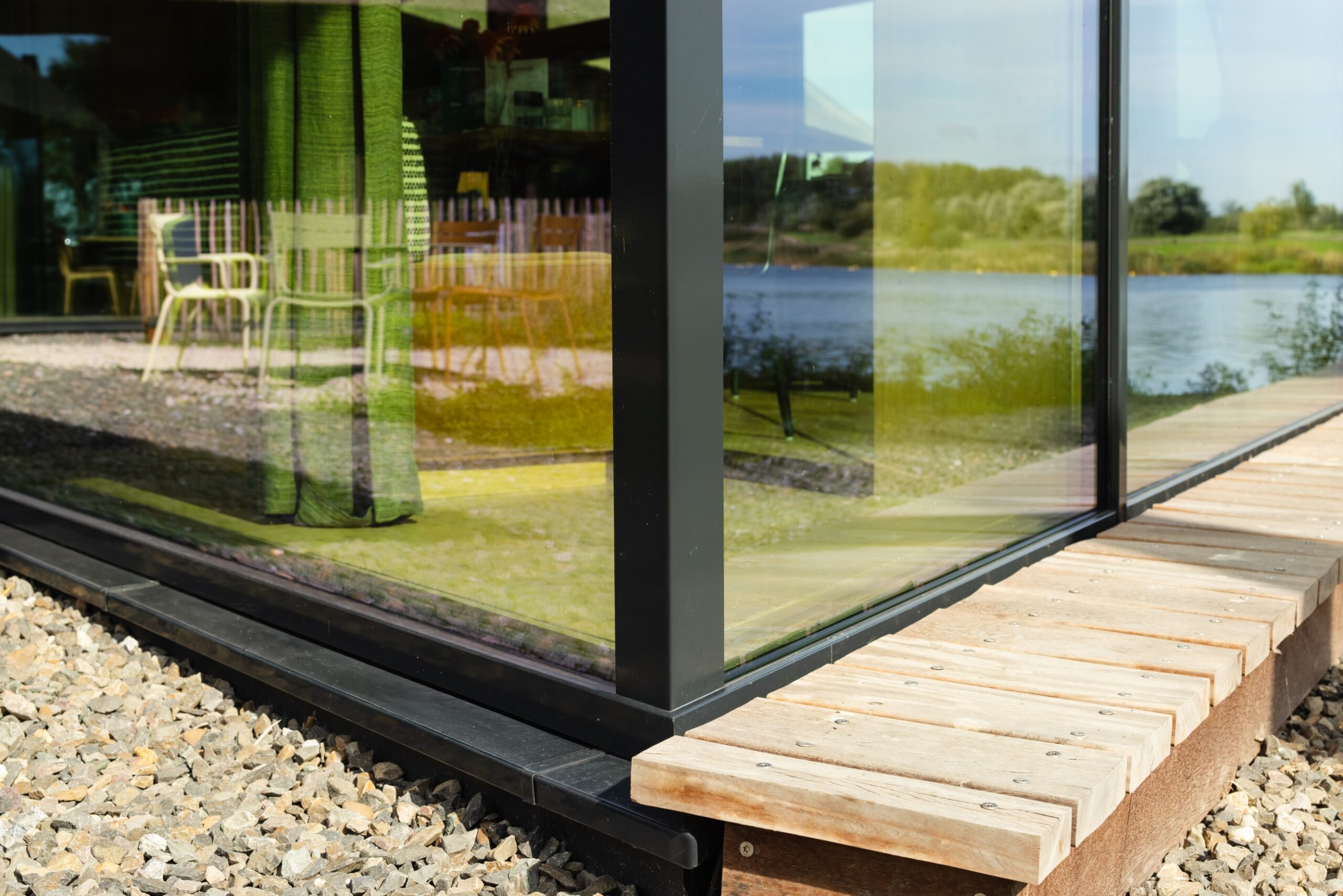

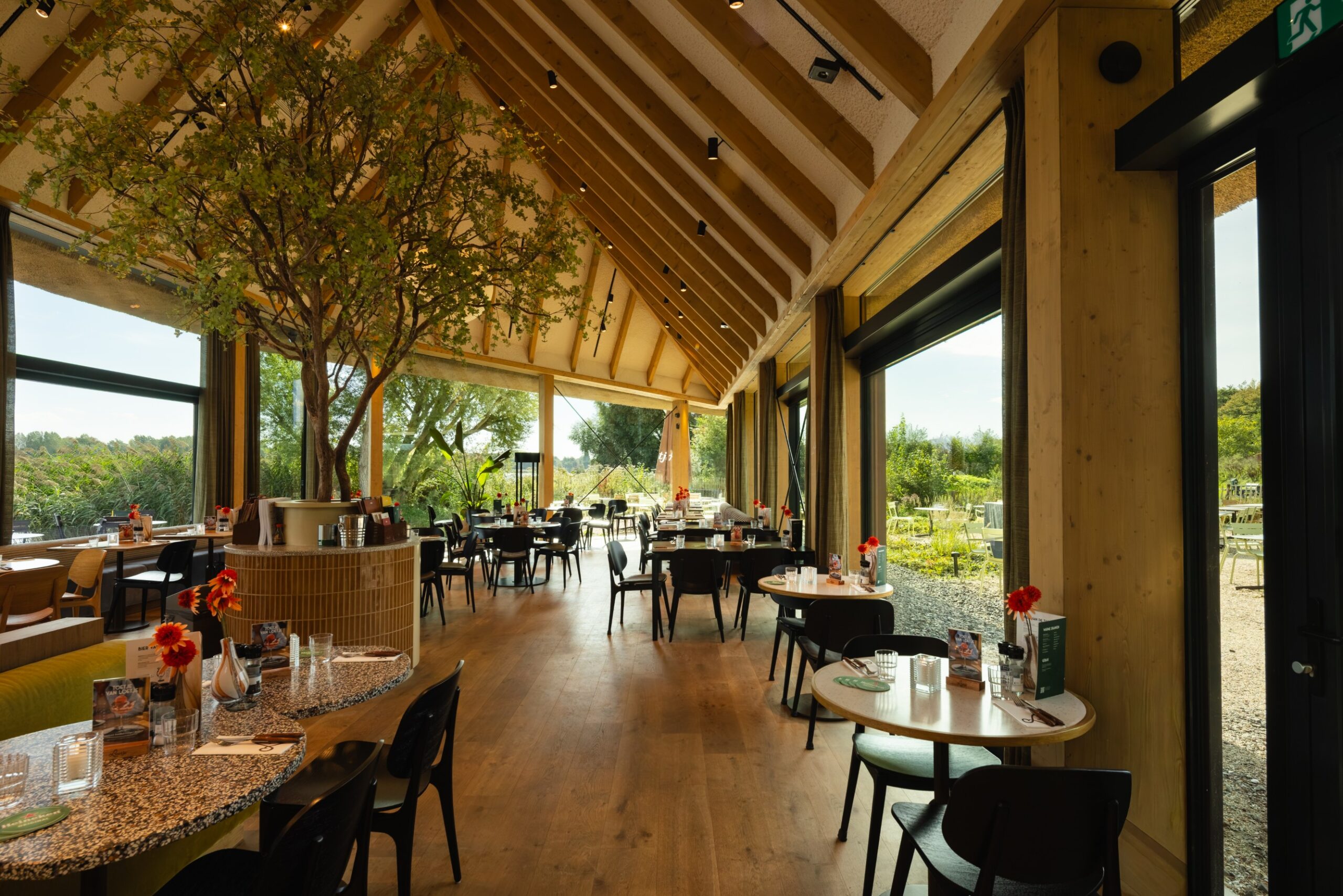

Het grootste deel van de gevel is uitgevoerd met triple beglazing. In combinatie met thermisch geïsoleerde gevelsystemen draagt het glas bij aan de thermische prestaties en het comfort in het restaurant. Bij de technische uitwerking is vanwege de ligging aan het water ook aandacht besteed aan winddichtheid, waterdichtheid en weersbestendigheid.Â
Â
Toegepaste beglazing
- Beglazing: TriplePerform SKN176
- Hoeveelheid vlak glas: circa 240 m²
- Hoeveelheid gebogen glas: circa 13,5 m²
- Toepassing: glasgevels, gebogen hoekruiten en hefschuifpuien
